金沙集团3354.c.cHK32F103A赋能智能猫砂盆开启“芯”级赋能先享计划
分类：
新闻中心
作者：
金沙集团3354.c.c
来源
金沙集团3354.c.c
2025年08月11日
一、市场规模与增长
近年来，随着人们生活水平的提高以及宠物行业的蓬勃发展，宠物猫的数量不断增加，智能猫砂盆市场需求呈现出快速增长的趋势。据市场调研机构统计，全球智能宠物用品市场规模在2025 年预计将达到367亿美元，其中智能猫砂盆作为宠物猫日常生活中的必备用品之一，市场潜力巨大，年复合增长率有望超过7%。
二、市场应用
家庭场景：智能猫砂盆已成为众多养猫家庭的首选，其能够自动铲屎、除臭等，为铲屎官们提供了极大的便利，节省了清理猫砂的时间和精力，使他们能够更加专注于工作和生活。
宠物店与宠物医院：宠物店可以使用智能猫砂盆为寄养的猫咪提供舒适的生活环境，提升服务质量和竞争力。宠物医院则可用于猫咪住院期间的护理，方便医护人员随时了解猫咪的排泄情况，更好地进行病情监测和护理。
猫咪寄养所：大量的猫咪寄养需求使得寄养所需要配备高效便捷的猫砂盆清洁设备，智能猫砂盆能够自动清洁和除臭，减少人工清理的工作量，同时为猫咪提供一个干净、卫生的居住环境，满足寄养所的日常运营需求。
三、方案概述
金沙集团3354.c.cHK32F103A 是一款基于 ARM Cotex-M3 内核的高性能 MCU，主频最高可达 120MHz，具有高性能、高集成度、低功耗等特点，具备丰富的外设接口，如 UART、SPI、I2C、PWM 等，能够轻松实现与各类传感器和执行器的连接与控制。基于金沙集团3354.c.c HK32F103A 的智能猫砂盆解决方案，通过集成多种传感器，如重量传感器、红外传感器、气味传感器等，实现对猫砂盆内猫咪排泄物的实时监测，当检测到猫咪排泄后，自动控制电机运转，带动铲屎装置将粪便清理到指定位置，并通过自带的除臭装置去除异味。同时，该方案还可配备 Wi-Fi 或蓝牙模块，实现与手机 APP 的连接，让用户能够随时随地通过手机远程查看猫砂盆的状态，如剩余容量、除臭剂余量等，并可远程控制猫砂盆的各种功能，如启动清洁、添加除臭剂等。
四、方案核心优势
（1）高性能运算能力：金沙集团3354.c.cHK32F103A 的 120MHz 主频以及高达 512KB 的 Flash 和 64KB 的 SRAM，能够满足智能猫砂盆复杂算法的实时运算需求，如对传感器数据的快速处理和分析，确保猫砂盆的准确监测和及时响应。
（2）丰富的外设接口：其具备的多种外设接口，可方便地与各类传感器、电机驱动芯片、通信模块等进行连接，无需额外的扩展芯片，降低了硬件成本和设计复杂度，提高了系统的集成度和可靠性。
（3）低功耗设计：该芯片具有多种低功耗模式，通过合理配置可以让智能猫砂盆在待机状态下保持较低的功耗，延长产品的使用寿命，同时也符合环保节能的要求。
（4）高可靠性：工作温度范围为- 40℃~105℃，具备工业级的 ESD 防护能力，能够在各种恶劣环境下稳定运行，确保智能猫砂盆的长期可靠使用。
（5）国产化替代优势：完全兼容国外F103 系列芯片，支持代码无缝迁移，降低了开发成本和风险，有助于推动国内智能猫砂盆产业的自主可控发展。

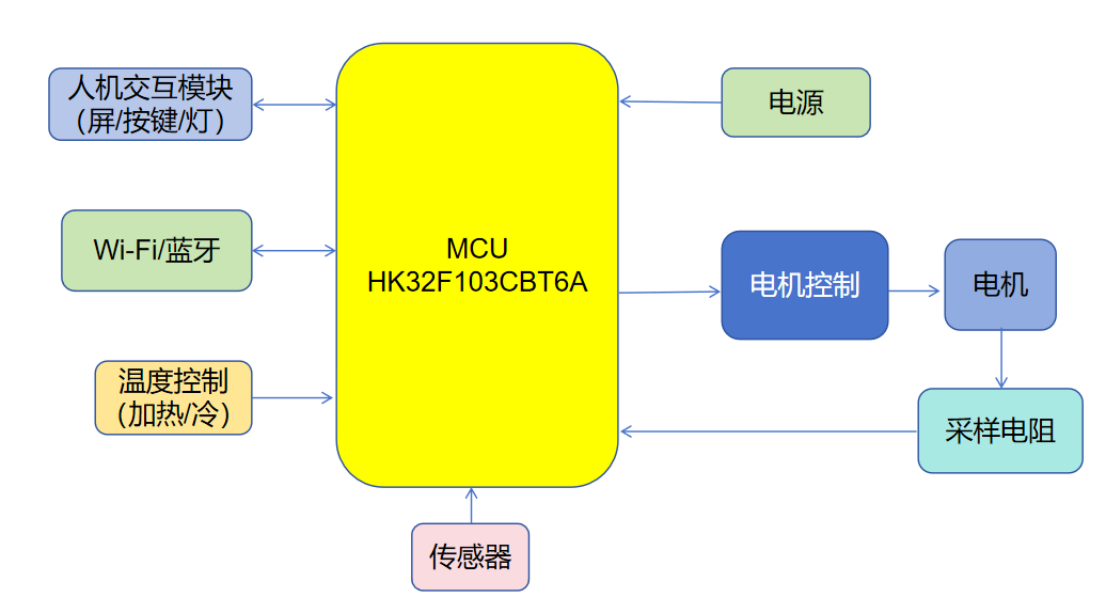

产品系统框图

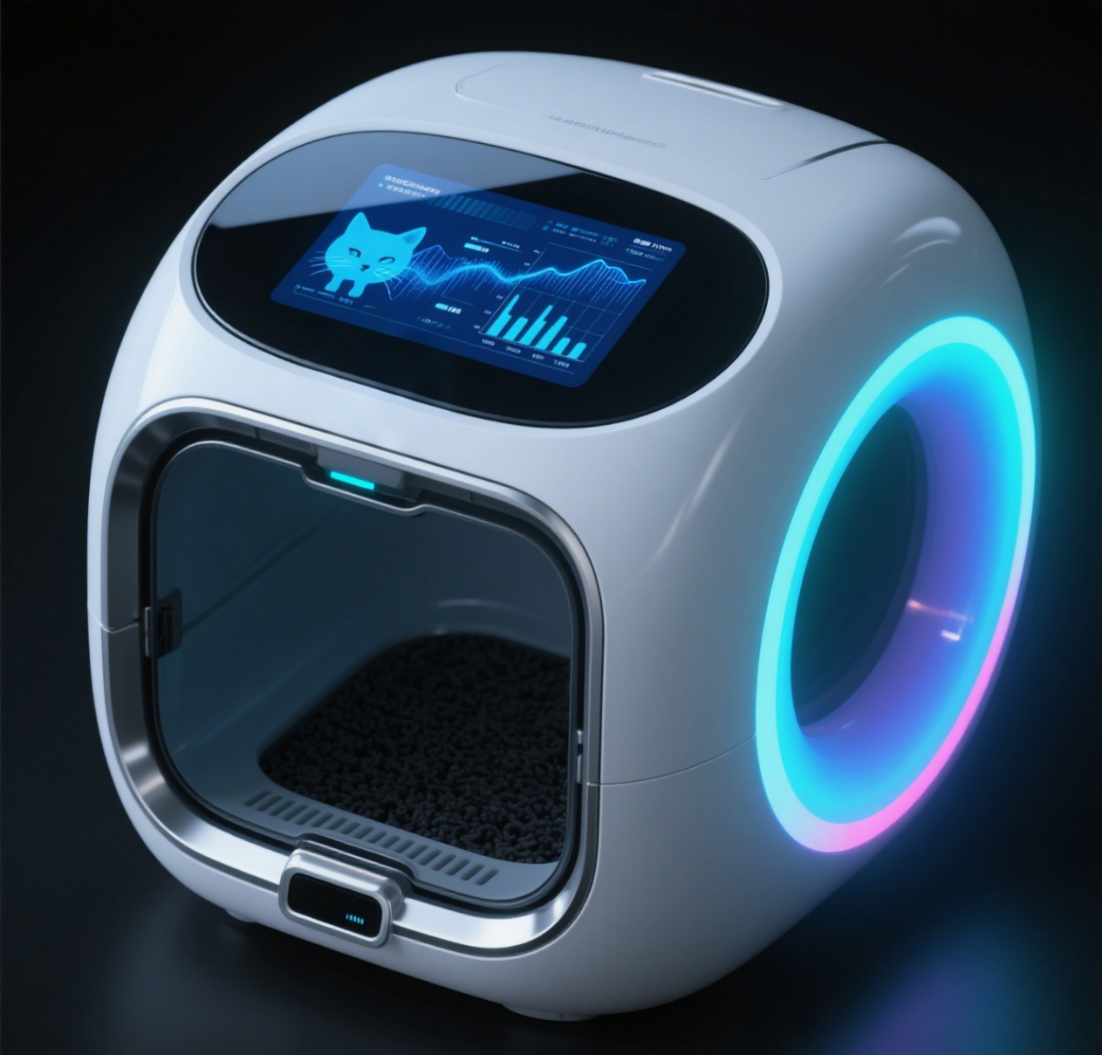

实物图
金沙集团3354.c.cHK32F103A系列MCU主要规格
- ARM® Cortex®-M3 内核
- 最高时钟频率：120 MHz
- 24 位 System Tick 定时器
- 支持CPU Event 信号输入至 MCU 引脚，实现与板级其它 Soc CPU 的联动。
- 工作电压范围
- 双电源域：
- -主电源 VDD 为 2.0 V ~ 3.6 V
- -备份电源 VBAT为 1.8 V ~ 3.6 V
- 当主电源掉电时，RTC 可继续工作在 VBAT 电源下。
- VBAT 电源域提供 84 byte 备份寄存器。
- 工作温度范围：-40°C ~ +105°C
- VDD 典型工作电流
- 运行（Run）模式：19.3 mA@120MHz@3.3V
- 睡眠（Sleep）模式：5.6mA@120MHz@3.3V（唤醒时间：1 个机器时钟周期）
- 停机（Stop）模式
- - LDO 低功耗模式：89.4 μA@3.3V（唤醒时间：10µs）
- - LDO 全速工作模式：303 μA@3.3V
- 待机（Standby）模式：3.3 μA@3.3V（唤醒时间：150µs）
- VBAT 典型工作电流（VDD掉电）
- VBAT RTC 开启模式：2.6 μA@3.3V
- VBAT RTC 关闭模式：2.1 μA@3.3V
- 存储器
- 最高512 Kbyte 的 Flash 存储器
- - 当 CPU 主频不高于 24 MHz 时，支持 0 等待总线周期。
- - 具有代码安全保护功能，可分别设置读保护和写保护。
- 64Kbyte 片内 SRAM
- FSMC 模块可外挂 1 Gbyte NOR/PSRAM/NAND/PC Card 存储器（其中，256 Mbyte 的空间可以存放指令，可用于片内 Cache 缓存）
- 数据安全
- CRC32 校验硬件单元
- 时钟
- 外部高速时钟（HSE）：支持 4 ~ 32 MHz，典型 8 MHz
- 外部低速时钟（LSE）：32.768 kHz
- 片内高速时钟（HSI）：8 MHz/28 MHz/56 MHz 可配置
- 片内低速时钟（LSI）：40 kHz
- PLL 输出时钟：120MHz（最大值）
- GPIO 外部输入时钟：1 ~ 64 MHz
- 复位
- 外部管脚复位
- 电源复位（POR/PDR）
- 软件复位
- 看门狗（IWDG 和 WWDG）复位
- 低功耗管理复位
- 可编程电压检测器（PVD）
- 8 级检测电压门限可调
- 上升沿和下降沿检测可配置
- 通用输入输出端口（GPIO）
- 64 脚封装提供 51 个 GPIO 引脚，100 脚封装提供 80 个 GPIO 引脚
- 所有GPIO 引脚可配置为外部中断输入
- 内置可开关的上、下拉电阻
- 支持开漏（Open-Drain）输出
- 支持施密特（Schmitt）迟滞输入
- 输出驱动能力超高、高、中、低四档可选
- 数据通讯接口
- 5 路 USART/UART（USART1/2/3，UART4/5）
- 3 路 SPI（SPI2/3 支持 I2S 协议）
- 2 路 I2C
- 1 路 SDIO
- 1 路 CAN 2.0 A/2.0B
- 1 路全速 USB2.0
- 定时器及PWM 发生器
- 高级定时器：TIM1/TIM8（带死区互补 PWM 输出）
- 通用定时器：TIM2/TIM3/TIM4/TIM5
- 基本定时器：TIM6/TIM7（支持 CPU 中断、DMA 请求和 DAC 转换触发）
- 片内模拟电路
- 3 个 12 位 1 MSPS ADC（支持最多 16 路外部模拟输入通道同时使用；其中 2 路弱驱动信号输入通道和 1 路 5 V 高压信号输入通道）；支持双 ADC 模式，采样率最高 2 MSPS。
- 2 个 12 位 DAC
- 1 个温度传感器
- 1 个 0.8 V 内部参考电压源
- 1 个 VBAT 电源电阻分压器（分压器输出在片内与 ADC 相连，实现 VBAT电源电压监控）
- DMA 控制器
- 2 个独立 DMA：DMA1 和 DMA2
- DMA1 提供 7 路通道
- DMA2 提供 5 路通道
- 支持Timer、ADC、SPI、I2C、USART、UART 等多种外设触发
- CPU 调试及跟踪接口
- SW-DP 两线调试端口
- JTAG 五线调试端口
- ARM DWT、FPB、ITM、TPIU 调试追踪模块
- 单线异步跟踪数据输出接口（TRACESWO）
- 四线同步跟踪数据输出接口（TRACEDO[3:0]、TRACECKO）
- 自定义DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
- RTC 时钟计数器，配合软件记录年月日时分秒
- ID 标识
- 每颗芯片提供一个唯一的96 位 ID 标识
- 可靠性
- 通过HBM2000V/CDM500V/MM200V/LU200mA 等级测试
欢迎选购金沙集团3354.c.cHK32MCU家族产品，访问我们的官网/，您可以轻松快速选型的相关高质价廉的配备MCU。金沙集团3354.c.c HK32MCU 秉承 “通用，专用” 特色化理念，一切以产品竞争力为核心，一切以客户为中心，持续打造金沙集团3354.c.c HK32MCU 生态闭环，使客户愿意用、好用、持续用金沙集团3354.c.cHK32MCU。
金沙集团3354.c.c的主要产品阵列包括基于 ARM Cortex-M0、M3、M4以及 RISC-V 等内核的二十九大家族 300 余款工业 / 商业 / 车规级、通用 / 专用 / 定制化 32 位 MCU，以下是部分具体产品家族：
HK32F005家族（全球最小面积1mm²32位MCU颠覆资深前辈TI的不严谨）
内核及主频：基于ARM Cotex-M0内核，主频最高48MHz。
存储容量：最大Flash为32KB，最大SRAM为4KB。
细分市场：适用适用于多种应用场景，如智能家居、消费电子、可穿戴设备等。
HK32L010家族（低功耗怪兽，高性价比，高稳定性，堪称MCU界一骑绝尘）
内核及主频：基于ARM Cotex-M0内核，主频最高48MHz。
存储容量：最大Flash为64KB，最大SRAM为4KB。
细分市场：适用于简易穿戴设备、环境监测传感器终端等超低功耗场景。
HK32F407/405/417/415家族（凭借工艺创新，性能卓越，堪称工业控制与智能应用领域的性能怪兽）
内核及主频：基于ARM Cotex-M4F内核，主频高达168MHz。
存储容量：最大Flash为1MB，最大SRAM为256KB。
细分市场：适用于工业自动化、高端医疗器械、工业控制、电力设备、储能、光伏逆变器、充电枪、电池管理BMS、屏显、门禁对讲、炒菜机、扫地机、洗地机、打印机、舞台灯光等场景。
HK32F103A家族（凭借120MHz主频高性能，高精度，堪称MCU界的性价比之王，赋能万物互联时代）
内核及主频：基于ARM Cotex-M3内核，主频最高120MHz。
存储容量：最大Flash为512KB，最大SRAM为97KB。
细分市场：适用于工业自动化、高端医疗器械、工业控制、电力设备、储能、光伏逆变器、充电枪、电池管理BMS、屏显、门禁对讲、炒菜机、扫地机、洗地机、打印机、舞台灯光等场景。
HK32F04AA/030A家族（性能怪兽，外设资源丰富与高性价比，堪称MCU界的全能选手）
内核及主频：基于ARM Cotex-M0内核，主频最高96MHz。
存储容量：最大Flash为128KB，最大SRAM为10KB。
细分市场：适用于物联网、智慧家庭、工业、医疗、家电等领域。
HK32C030家族（凭借高性能内核、丰富外设资源与高性价比，打造MCU 新标杆）
内核及主频：基于ARM Cotex-M0内核，主频最高64MHz。
存储容量：最大Flash为64KB，最大SRAM为10KB。
细分市场：适用于消费类电子，如咖啡机、智能锁、LED控制及调光等。
HK32F0301MC家族（性能怪兽，外设丰富，堪称性价比传奇）
内核及主频：基于ARM Cotex-M0内核，主频最高48MHz。
存储容量：最大Flash为16KB，最大SRAM为4KB。
细分市场：适用于多种应用场景，如智能家居、工业控制、消费电子等。
HK32F0301MA家族（超能外设，性能爆棚与高性价比，堪称MCU界的高手）
内核及主频：基于ARM Cotex-M0内核，主频最高48MHz。
存储容量：最大Flash为32KB，最大SRAM为4KB。
细分市场：适用于多种应用场景，如智能家居、工业控制、消费电子等。
HK32L08X家族（极致低功耗怪兽，外设丰富，堪称物联网与表计应用的极致低功耗之王）
内核及主频：基于ARM Cotex-M0内核，主频最高48MHz。
存储容量：最大Flash为128KB，最大SRAM为20KB。
细分市场：适用于表计设备、环境监测传感器节点、工业测距、车载多媒体、医疗手持设备等超低功耗场景，如水表、气表等。
HK32A040家族（车规品质，高性能及丰富外设，堪称车身域座舱域MCU性价比之王）
内核及主频：基于ARM Cotex-M0内核，主频最高96MHz。
存储容量：最大Flash为128KB，最大SRAM为10KB。
细分市场：适用于车身域与座舱域等汽车电子控制系统。
HK32AUTO39A家族（高可靠性超大存储性能怪兽，堪称车规MCU界的全能王者）
内核及主频：基于ARM Cotex-M3内核，主频最高120MHz。
存储容量：最大Flash为512KB，最大SRAM为96KB。
细分市场：适用于车身域与座舱域等汽车电子控制系统。
HK32R78家族（高集成、低功耗、高性能，堪称家电MCU界的超能选手）
内核及主频：基于ARM Cotex-M0内核，主频最高64MHz。
存储容量：最大Flash为64KB，最大SRAM为10KB。
细分市场：适用于家电，如空调、冰箱、洗衣机、烟机、咖啡机、智能锁、LED控制及调光等。
HK32C005家族（功能安全认证加持，高性价比怪兽，消费市场的智能控制之王）
内核及主频：基于ARM Cotex-M0内核，主频最高64MHz。
存储容量：最大Flash为64KB，最大SRAM为10KB。
细分市场：适用于物联网、智慧家庭、工业、医疗、家电等领域。
HK32C105家族（性价比爆裂，多种封装兼容性强，IEC60730认证，家电市场的性能怪兽）
内核及主频：基于ARM Cotex-M0内核，主频最高64MHz。
存储容量：最大Flash为64KB，最大SRAM为10KB。
细分市场：适用于物联网、智慧家庭、工业、医疗、家电等领域。
HK32C207家族（功能安全与强劲性能并驾齐驱，堪称智慧控制领域的王炸）
内核及主频：基于ARM Cotex-M0内核，主频最高64MHz。
存储容量：最大Flash为64KB，最大SRAM为10KB。
细分市场：适用于物联网、智慧家庭、工业、医疗、家电等领域。
HK32M050家族（高集成、低功耗、灵活封装，是电机控制领域的性能怪兽）
内核及主频：基于ARM Cotex-M0内核，主频最高64MHz。
存储容量：最大Flash为16KB，最大SRAM为4KB。
细分市场：适用于电机控制，如水泵、电动工具、风机应用、高速电机和电动出行等。
HK32M060家族（高集成、高精度、高性能及自研电机加速单元让电机控制更高效）
内核及主频：基于ARM Cotex-M0内核，主频最高48MHz。
存储容量：最大Flash为64KB，最大SRAM为8KB。
细分市场：适用于电机控制，如水泵、电动工具、风机应用、高速电机和电动出行等。
HK32M070家族（高精度、高效率与性价比怪兽，电机控制性能王炸）
内核及主频：基于ARM Cotex-M0内核，主频最高64MHz。
存储容量：最大Flash为32KB，最大SRAM为4KB。
细分市场：适用于电机控制，如水泵、电动工具、风机应用、高速电机和电动出行等。
HK32EC021家族（低功耗、高集成、智能控制，电子烟控制性能怪兽）
内核及主频：基于ARM Cotex-M0内核，主频最高48MHz。
存储容量：最大Flash为32KB，最大SRAM为4KB。
细分市场：适用于电子烟市场。
